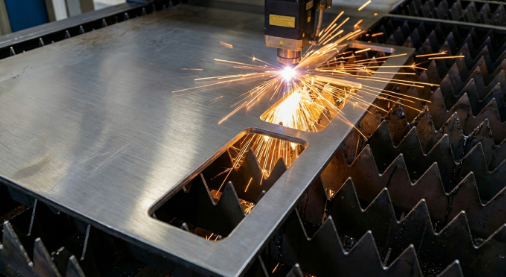

Je wilt dat je onderdeel stevig is en meteen netjes past. Begin daarom niet bij “hoe dik moet het zijn?”, maar bij wat echt kritisch is: passinggaten, sleuven die ergens overheen moeten schuiven, zichtranden en plekken waar iets moet aansluiten. Pas daarna kies je de plaatdikte. Dikker voelt vaak als de veilige keuze, maar bij lasersnijden bepalen kleine details sneller of montage soepel gaat en of je achteraf nog moet bijwerken. Bij lasersnijden staal helpt het als je proces je dwingt om je DXF en functies eerst productie-klaar te maken, zodat “extra dik” niet hoeft te dienen als pleister op een ontwerp- of tekenissue.
Dikker staal maakt kleine details sneller “krap”
Wat in dun plaatwerk nog prima werkt, kan in dikker staal ineens strak worden: kleine gaten, smalle sleuven en scherpe binnenhoeken worden sneller kritisch. Je ontwerp moet dan net wat ruimer, zodat je onderdeel in het echt genoeg speling houdt en netjes uit de machine komt. Dat scheelt gedoe bij montage en beperkt nabewerking.
Snelle checks die je veel zeggen:
– Een sleuf die in CAD ruim genoeg lijkt: in de praktijk merk je direct of hij schuift of klemt
– Gaten die “op maat” lijken: pas bij montage zie je of een bout of pen er soepel doorheen gaat
– Binnenhoeken die je haaks tekent: de tegenvorm laat meteen zien of het echt aansluit
– Smalle lipjes of bruggetjes: je merkt snel of ze vrij lopen of in de weg zitten
Wat vaak helpt: teken details bewust iets ruimer en geef binnenhoeken een radius (afgeronde binnenhoek) als daar iets in moet passen. In CAD oogt dat soms minder strak, maar je wint meestal op montagegemak en je verkleint de kans dat je moet vijlen of bijwerken.
Warmte en spanning: dik is niet automatisch stabieler
Dikker staal voelt stijver, en dat klopt vaak. Tegelijk speelt warmte bij lasersnijden een rol. Als je ontwerp daar rekening mee houdt, blijft je onderdeel makkelijker vlak en voorkom je extra werk achteraf. Vooral lange, slanke vormen kunnen na het snijden een beetje “werken”.
Dat zie je vaak bij veel snijlengte in weinig materiaal, zoals een smalle strip met veel uitsparingen of lange sleuven. Op het scherm is alles recht; op een vlakke ondergrond zie je snel of het onderdeel ook echt vlak blijft.
Wat helpt: houd het ontwerp rustig. Beperk lange slanke stukken, zet uitsparingen niet onnodig dicht op elkaar en deel een ontwerp eventueel op als er veel snijlengte in een smalle vorm zit. Zo blijft warmte minder lokaal hangen en komt het onderdeel na het snijden vaker netjes in vorm uit de machine.
DXF: dikker plaatwerk vergeeft minder rommel in je tekening
Bij dikker plaatwerk loont het extra als je DXF strak is. Dan loopt de productie vlotter door en blijven randen en pasvorm beter voorspelbaar. Dubbele lijnen, open contouren of vormen die nét niet gesloten zijn, worden sneller een echte spelbreker. Een snelle check haalt dat er meestal al uit.
Check vóór je uploadt dit:
– Contouren zijn gesloten, zonder mini-openingen
– Geen dubbele contouren over elkaar
– Gaten en sleuven zijn echte vormen, geen losse lijntjes
– Je hebt aangegeven wat kritisch is (passing) en wat speling mag hebben
Wanneer kies je beter iets anders dan dikker staal?
Als je onderdeel klein en precies is, of je hebt veel passinggaten en smalle sleuven, dan werkt dunner vaak prettiger: details blijven beter maakbaar en montage gaat meestal soepeler. Stijfheid kun je dan op een andere manier inbouwen, bijvoorbeeld met omgezette randen of door het onderdeel op te bouwen uit meerdere delen.
Wil je vooral een rand die zo min mogelijk nabewerking vraagt, dan kan een ander proces beter aansluiten, bijvoorbeeld waterjet of frezen, afhankelijk van je vorm en toleranties. Dat is vaak praktischer dan extra dikte kiezen en daarna alsnog tijd kwijt zijn aan randjes, passing of rechtmaken.
Twijfel je of dikker plaatwerk je helpt of juist tegenwerkt? Laat dan een specialist even meekijken: die pikt de kritische maten en DXF-risico’s eruit en maakt duidelijk of je beter je detailmaten, je vorm of je proceskeuze bijstuurt, zodat het onderdeel in één keer past en netjes afwerkt.
